アンカーパネルは自然にやさしいアンカーパネル工法であり、周辺環境にマッチした植生を促し全面緑化が可能です。アンカーパネルは地盤耐力が小さい地盤に対して設計した場合に最も経済性が高くなり、大面積の緑化に最適です。
国土交通省新技術情報システム
旧NETIS登録番号 No. CG-070012
概要
アンカーパネルの特長

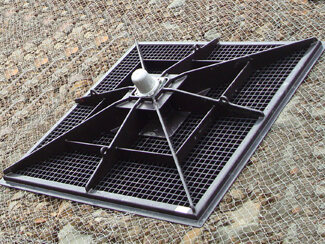

アンカーパネルはグラスファイバー製(GFRP)格子パネルと剛性フレームを組み合わせたグラウンドアンカー用受圧板です。剛性フレームは、溶融亜鉛メッキ＋ウレタン塗装もしくはポリエチレン塗装で防食されており、さらに設計においては防食代も考慮されております。受圧面の開口率は40%以上であり、緑化工との併用で全面を覆い隠すことが可能です。

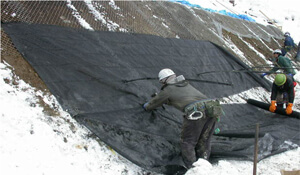

設置する地盤がスレーキングを生じている時のために透水シートを併用し、地盤が安定するまで一時的に受圧板の沈下を防止します（地盤が安定後は透水シートが不要になります）。
アンカーパネルは設計アンカーおよび地耐力に応じて、標準では9タイプから選定します。受圧面積や荷重に応じて、特殊サイズを製作することも可能です。
設計の範囲
アンカーパネル工法はグラウンドアンカー工の受圧板に用いるものであり、設計にあたり次の制約があります。
必要に応じて透水シートを敷設する。
標準規格で800kNを最大の設計荷重とする。個別に検討した場合でも、800kNを越えるには特別な検討を必要とする。
FRP製格子パネルの損傷を防止するために硬質の岩主体の地盤への直接載荷は避ける。
FRP製格子パネルは面として受圧面を計算します。これは、開口部が存在してもリブ底面からの支承面で地盤に作用する為です。アンカーパネルの対象地盤である地耐力の弱い地盤には粘土質の地盤も多く、法切り後、スレーキングや膨潤が生じている場合は、透水シートにより受圧板の沈下を防止したほうが受圧板に掛かる応力の低減が図れることが分かっています。
逆に砂地盤における実験ではその差異が認められないことから、アンカーパネルは地耐力の弱い粘性土に対して有効な処置と判断できます。

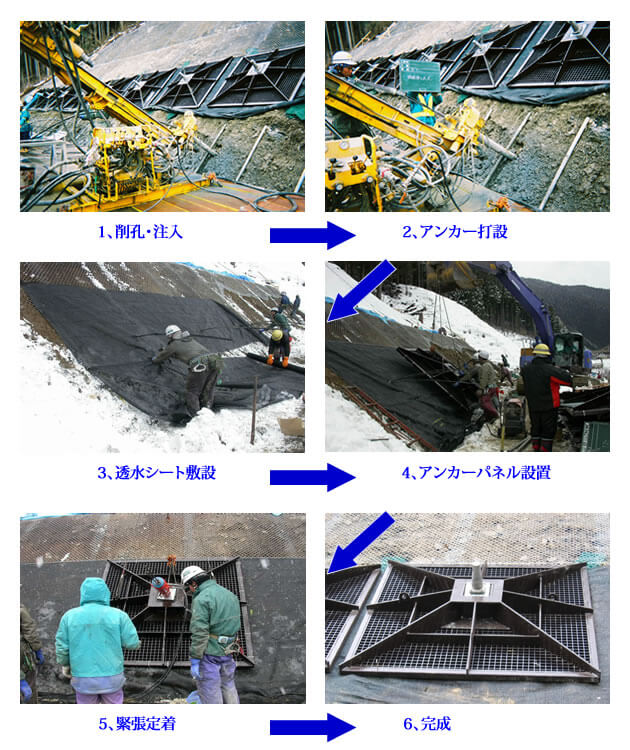

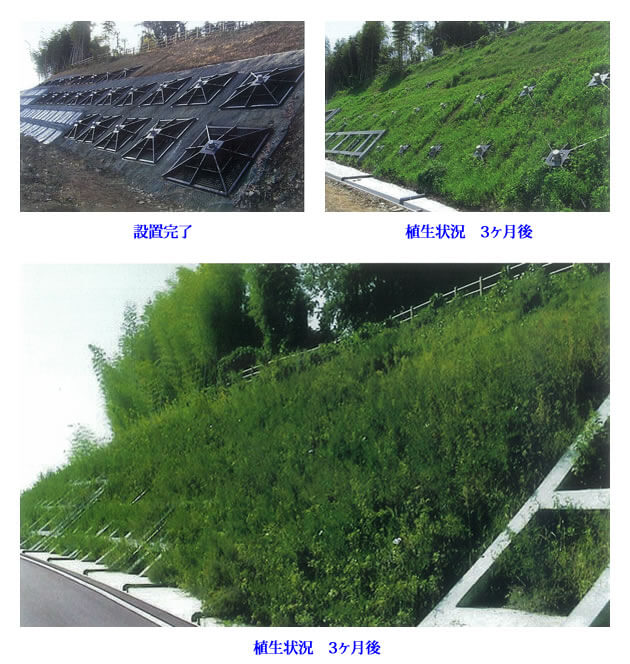

施工
施工時
アンカー工には法面の整地や、レキ質の場合には透水係数10-5cm/秒程度のソイルセメントなどによる平滑面を作る作業を含むものとします。
施工後
規格表
アンカーパネル規格
| TYPE | 規格荷重 (kN) |
受圧面積 (m²) |

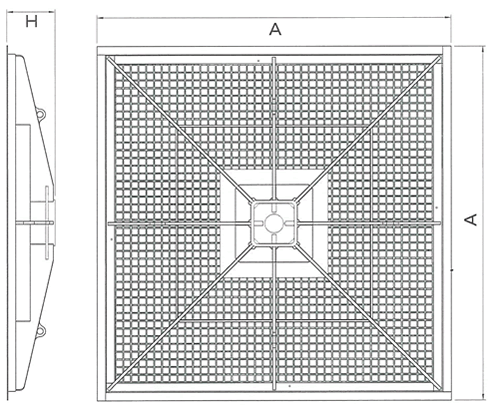

主要寸法A (mm) |
主要寸法H (mm) |
総重量(kg) |
|---|---|---|---|---|---|
| AP-1-180 | 180 | 0.94 | 982 | 172 | 94 |
| AP-1.8-250 | 250 | 1.87 | 1,381 | 210 | 197 |
| AP-1.8-350 | 350 | 250 | 217 | ||
| AP-1.8-470 | 470 | 250 | 256 | ||
| AP-1.8-550 | 550 | 250 | 283 | ||
| AP-1.8-660 | 660 | 280 | 311 | ||
| AP-1.8-800 | 800 | 260 | 374 | ||
| AP-2-250 | 250 | 2.38 | 1,555 | 210 | 222 |
| AP-2-350 | 350 | 260 | 252 | ||
| AP-2-470 | 470 | 260 | 291 | ||
| AP-2-550 | 550 | 270 | 339 | ||
| AP-2-660 | 660 | 290 | 352 | ||
| AP-2-800 | 800 | 290 | 427 | ||
| AP-3-250 | 250 | 3.31 | 1,830 | 260 | 281 |
| AP-3-350 | 350 | 290 | 305 | ||
| AP-3-470 | 470 | 290 | 356 | ||
| AP-3-550 | 550 | 270 | 389 | ||
| AP-3-660 | 660 | 290 | 404 | ||
| AP-3-800 | 800 | 290 | 480 | ||
| AP-3.8-250 | 250 | 3.88 | 1,980 | 270 | 315 |
| AP-3.8-350 | 350 | 280 | 351 | ||
| AP-3.8-470 | 470 | 300 | 390 | ||
| AP-3.8-550 | 550 | 280 | 432 | ||
| AP-3.8-660 | 660 | 300 | 454 | ||
| AP-3.8-800 | 800 | 300 | 553 | ||
| AP-4-350 | 350 | 4.50 | 2,130 | 290 | 390 |
| AP-4-470 | 470 | 310 | 441 | ||
| AP-4-550 | 550 | 290 | 484 | ||
| AP-4-660 | 660 | 310 | 501 | ||
| AP-4-800 | 800 | 310 | 596 | ||
| AP-5-350 | 350 | 5.16 | 2,280 | 310 | 443 |
| AP-5-470 | 470 | 310 | 500 | ||
| AP-5-550 | 550 | 290 | 521 | ||
| AP-5-660 | 660 | 310 | 539 | ||
| AP-5-800 | 800 | 310 | 636 | ||
| AP-5.6-470 | 470 | 5.62 | 2,380 | 330 | 559 |
| AP-5.6-550 | 550 | 310 | 586 | ||
| AP-5.6-660 | 660 | 330 | 618 | ||
| AP-5.6-800 | 800 | 330 | 750 |
