土木学会指針に準拠した、PC鋼より線の各素線間までエポキシ樹脂を充填した耐久性の高い引張り材=付着型ECFストランドを使用し、簡素な構造でありながら水密性を高め高耐久性を実現しました。
EHD【Epoxy High Durable】とは、エポキシ高耐久性を意味します。

    国土交通省新技術情報システム
    旧NETIS登録番号 No. KT-040039-V


概要

EHDアンカーの特長

EHDアンカーの特長は部材数を削減し高められた施工性と、シース境界部を堅牢に構成することによって長期間安定した水密性(1.0MPa)と100年以上の恒久性を有するその構造です。さらに供用後の維持管理の容易性を考慮して最大級のアンカー力調整長をもたせ、アンカー頭部を可視化構造とすることで目視点検管理の簡便化を図っています。

テンドン耐久性
付着型ECFストランドは併用100年以上の超高耐久性を有しています。
接続部水密性
頭部・止水具部・自由長-アンカー体境界の3接続部は、水密性1.0MPaを保持できます。
アンカー力調整最大級
くさびリングナット併用定着方式のため、施工時と供用時の両面で調整力は最大級です。
目視管理型頭部
頭部キャップと窓付止水具は目視用の窓によって、維持管理段階の点検の容易性を向上させます。
アンカー体部優位性
引張型アンカー体のため引張クラックが生じますが、テンドン自体は100年耐食性で恒久です。
優れた施工性
部材数が少なく止水具が表面突出型であるため、優れた施工性が施工品質を向上させます。

構成とそのバリエーション

テンドン頭部・頭部背面のバリエーションによる三種類をご用意しております。

※下図は「窓付止水具」タイプ

EHDアンカー断面図(窓付止水具ver.)
目視管理型
窓付止水具
頭部背面をプレート上部まで引き上げ可視化させたタイプ。
rdpage  dlpage
目視管理型 窓付止水具ver.
目視管理型
目視管理型ヘッドキャップ
従来型のヘッドキャップを目視管理型に置き換えたタイプ。
rdpage  dlpage
目視管理型 目視管理型ヘッドキャップver.
従来型
アルミヘッドキャップ
従来型のEHDアンカー。ヘッドキャップ内部は不可視。
dlpage
従来型 アルミヘッドキャップver.


部材詳細

付着型ECFストランド

付着型ECFストランドの概要

ECFストランド(内部充てん型エポキシ樹脂被覆PC鋼より線)とは、高品質エポキシ樹脂でPC鋼より線表面を被覆し、かつ各素線間の隙間部を充てんした100年耐久性高耐食性ストランドです。

また、セメントミルクとの付着力を高めるために、表面に珪砂を付着させています。(ECFストランドの膜厚に関する規定は土木学会基準(案)JSCE-E 141-2010によるものです。)

塗膜性能
項目 内容
耐水性 ASTM G-20-77に準ずる 蒸留水20±1℃ 45日間浸漬 塗膜に異常を認めない
耐薬品性
●3M-CaCl2
●3M-NaOH
●飽和Ca(OH)2
ASTM G-20-77に準ずる 各溶液20±1℃ 45日間浸漬 塗膜に異常を認めない
適応電圧抵抗性 ASTM G-8に準ずる 塗膜に異常を認めない
衝撃試験 ASTM G-14-72に準ずる 塗膜に異常を認めない
塩水噴霧試験 ASTM B-117-73に準ずる 3000間後塗膜に異常を認めない
但し破断荷重の70%の緊張下
付着型ECFストランドの断面図

水密性構造 ―水密性の確認試験―

アンカー頭部の水密性試験

アンカー頭部に1.0MPaの圧力をかけて、防錆材の漏れの有無を確認しました。その結果外面からの防錆材漏れはなく、アンカーの頭部は1.0MPaの水密性を有していることが確認されました。

アンカー頭部の水密性試験
アンカー頭部背面の水密性試験

アンカー頭部背面の水密性を確認するために、アンカー頭部背面に外部から水圧をかけて漏水の有無を確認しました。アンカーの頭部背面は、1.0MPaの水圧が負荷された状態でも水密性を有していることが確認されました。

アンカー頭部背面の水密性試験
自由長とアンカー体の境界部における水密性試験

自由長とアンカー体の境界部の水密性を確認するために、自由長シース側から水圧をかけ、水圧の低下や外部への漏水がないことを確認しました。

自由長とアンカー体の境界部における水密性試験


規格表

Φ12.7

規格 削孔径
(mm)
アンカーヘッド 鋼線断面積
(mm)
鋼線単位重量
(kg/m)
引張り荷重
(kN)
降伏荷重
(kN)
設計荷重
(kN)
EHD5-2 Φ90 5-2用 197.4 1.548 366.0 312.0 219.6
EHD5-3 5-3用 296.1 2.322 549.0 468.0 329.4
EHD5-4 5-4用 394.8 3.096 732.0 624.0 439.2
EHD5-5 5-7用 493.6 3.870 915.0 780.0 549.0
EHD5-6 Φ115 592.3 4.644 1098.0 936.0 658.8
EHD5-7 691.0 5.418 1281.0 1092.0 768.6
EHD5-8 5-9用 789.7 6.192 1464.0 1248.0 878.4
EHD5-9 Φ135 888.4 6.966 1647.0 1404.0 988.4
EHD5-10 5-12用 987.1 7.740 1830.0 1560.0 1098.0
EHD5-11 1085.8 8.514 2013.0 1716.0 1207.8
EHD5-12 1184.5 9.288 2196.0 1872.0 1317.6

Φ15.2

Φ12.7のほかにも重荷重用のΦ15.2をご用意しています。(※EHD6-13以上は受注生産。詳しくはカタログをご覧下さい。)
規格 削孔径
(mm)
アンカーヘッド 鋼線断面積
(mm)
鋼線単位重量
(kg/m)
引張り荷重
(kN)
降伏荷重
(kN)
設計荷重
(kN)
EHD6-2 Φ135 6-7用 277.4 2.202 522.0 444.0 313.2
EHD6-3 416.1 3.303 783.0 666.0 469.8
EHD6-4 554.8 4.404 1044.0 888.0 626.4
EHD6-5 693.5 5.505 1305.0 1110.0 783.0
EHD6-6 832.2 6.606 1566.0 1332.0 939.6
EHD6-7 970.9 7.707 1827.0 1554.0 1096.2
EHD6-8 Φ165 6-12用 1109.6 8.808 2088.0 1776.0 1252.8
EHD6-9 1248.3 9.909 2349.0 1998.0 1409.4
EHD6-10 1387.0 11.010 2610.0 2220.0 1566.0
EHD6-11 1525.7 12.111 2871.0 2442.0 1722.6
EHD6-12 1664.4 13.212 3132.0 2664.0 1879.2
EHD6-13 6-19用 1803.1 14.313 3393.0 2886.0 2035.8
EHD6-14 1941.8 15.414 3654.0 3108.0 2192.4
EHD6-15 2080.5 16.515 3915.0 3330.0 2349.0
EHD6-16 2219.2 17.616 4176.0 3552.0 2505.6
EHD6-17 Φ216 2357.9 18.717 4437.0 3774.0 2662.2
EHD6-18 2496.6 19.818 4698.0 3996.0 2818.8
EHD6-19 2635.3 20.919 4959.0 4218.0 2975.4

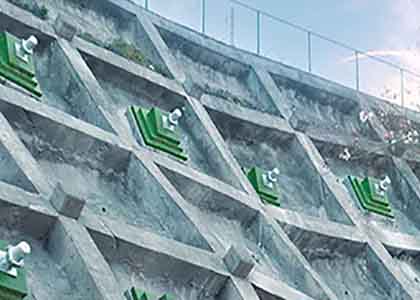

現場施工例

EHDアンカーの施工例

グラウンドアンカー EHDアンカー 施工例 窓付止水具ver.

窓付止水具ver.施工例
グラウンドアンカー EHDアンカー 施工例 管理型頭部キャップver.目視管理型頭部キャップver.施工例
グラウンドアンカー EHDアンカー 施工例 EHD5-8 + FFU受圧板EHD5-8 + FFU受圧板
グラウンドアンカー EHDアンカー 施工例 EHD5-4 + アンカーパネルAP-3-550EHD5-4 + アンカーパネルAP-3-550
※ほか、土木・港湾・建築分野における事例をカタログでご覧下さい。
