KP受圧板は、地耐力に応じてセミスクエアタイプとクロスタイプの2種類から選定でき、受圧面積および許容荷重により12タイプから選定可能です。
概要
KP受圧板の特長

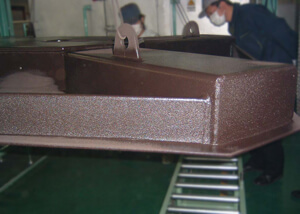

KP(Kowa Permanent)受圧板は、高耐食性のグラウンドアンカー用受圧板です。表面の防食には酸・アルカリ・無機塩類溶液に対して優れた特性を発揮するポリエチレン塗装及び亜鉛アルミ合金溶射を採用しており、設計においては防食代も考慮されています。
受圧板形状として、セミスクエアタイプおよびクロスタイプが選定でき、設計アンカー力および地耐力に応じて、12タイプから選定できます。また、現場条件に応じて、特殊サイズを制作することも可能です。
耐薬品性
強酸化性酸以外の酸・アルカリ・無機塩類溶液に対して優れた抵抗性を発揮します。
電気特性
GT5000は電気的性質の良好な材料を原料としているので、電気材料としても適しています。
耐熱特性
耐熱温度は約80℃です。
耐水性
水に対する耐久性が非常に高く、吸水率は0.01%以下です。
金属密着性
下地プライマー処理なしでも密着状態が良く、耐候性も良好です。

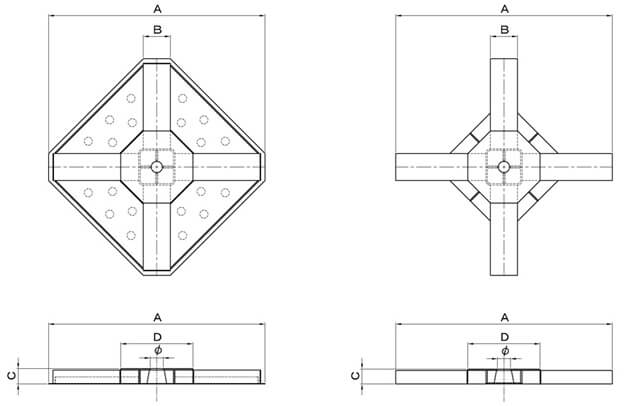

規格表
KP受圧板規格
型番 | 許容荷重 (kN) |
受圧面積 (m²) |
重量 (kg) |
A | B | C | D | Ø | |
---|---|---|---|---|---|---|---|---|---|
セミスクエア | KP480-1900SS | 480 | 2.21 | 326 | 1900 | 250 | 170.5 | 800 | 125 |
KP700-1900SS | 700 | 2.21 | 368 | 1900 | 250 | 170.5 | 800 | 125 | |
KP480-2400SS | 480 | 3.51 | 456 | 2400 | 300 | 170.5 | 800 | 125 | |
KP700-2400SS | 700 | 3.51 | 545 | 2400 | 300 | 170.5 | 800 | 125 | |
クロス | KP540-1900C | 540 | 1.10 | 220 | 1900 | 250 | 166 | 750 | 125 |
KP800-1900C | 800 | 1.10 | 250 | 1900 | 250 | 166 | 750 | 125 | |
KP540-2400C | 540 | 1.71 | 317 | 2400 | 300 | 166 | 800 | 125 | |
KP800-2400C | 800 | 1.71 | 394 | 2400 | 300 | 166 | 800 | 125 | |
KP200-2900C | 200 | 1.60 | 275 | 2900 | 250 | 166 | 750 | 125 | |
KP300-2900C | 300 | 1.60 | 322 | 2900 | 250 | 166 | 750 | 125 | |
KP380-2900C | 360 | 2.02 | 358 | 2900 | 300 | 166 | 800 | 125 | |
KP550-2900C | 550 | 2.02 | 454 | 2900 | 300 | 166 | 800 | 125 |
※穴径は標準穴径であり、変更も可能です。
※上記標準仕様以外の規格も対応可能ですのでお気軽にご相談ください。
